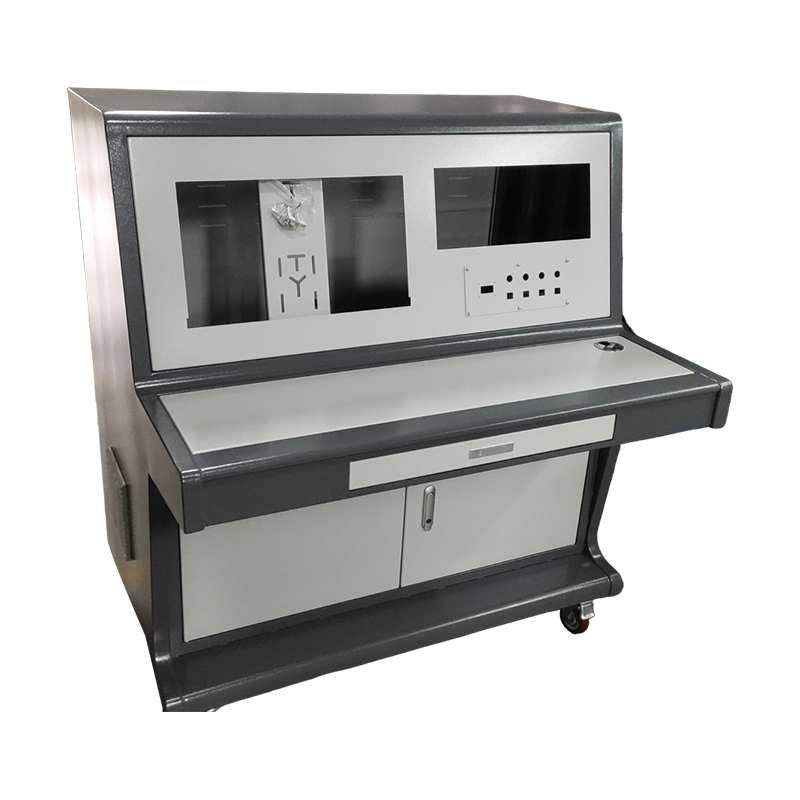

Panneau de commande mobile personnalisé non standard

Le guide complet des panneaux de contrôle mobiles personnalisés non standard

Dans le paysage en évolution de l'automatisation industrielle et de la fabrication intelligente, la flexibilité n'est pas seulement un avantage : c'est une nécessité. Au cœur de cette évolution vers une production adaptable se trouvent Panneaux de commande mobiles personnalisés non standards . Ces unités spécialisées transcendent les limites des armoires fixes, intégrant des fonctions de support d'équipement, de mobilité et de contrôle dans une plate-forme unique spécialement conçue. Pour des fabricants comme Wuxi Runjiu Tian Machinery Co., Ltd., dont l'expertise réside dans la fabrication intégrée de tôles, la création de ces solutions nécessite une synthèse approfondie de la conception mécanique, de l'ingénierie des facteurs humains et d'une approche centrée sur le client pour véritablement répondre aux exigences de mobilité et de flexibilité des opérations modernes.

Libérer la flexibilité opérationnelle : la proposition de valeur fondamentale

La principale valeur d’un panneau de contrôle mobile réside dans sa capacité à amener le centre de commande là où cela est nécessaire. Cela résout les inefficacités critiques dans les environnements où les équipements sont dispersés, les processus sont fréquemment reconfigurés ou l'accès est limité. Ils sont indispensables pour :

• Configuration, tests et dépannage des machines en usine.
• Cellules de fabrication flexibles et lignes de production pilotes.
• Applications de maintenance et de service dans les grandes installations.
• Laboratoires d'enseignement et de R&D nécessitant des postes de contrôle adaptables.

En évoluant avec le flux de travail, ces panneaux réduisent considérablement les temps d'arrêt des opérateurs, améliorent la vitesse de réponse et soutiennent une philosophie de fabrication plus agile.

Considérations techniques : paramètres clés pour la conception

L'efficacité d'un panneau mobile est dictée par un ensemble de paramètres d'ingénierie interdépendants. Une conception réussie, facilitée par un intégrateur comme Wuxi Runjiu Tian Machinery, équilibre tous ces facteurs.

Paramètres critiques de conception et de performances

L'avantage de la fabrication : de la conception à la réalité durable

Le passage d'une conception personnalisée à un produit robuste et fiable repose sur des capacités de fabrication de précision. C’est là que le modèle intégré d’un spécialiste de la tôlerie s’avère crucial.

• Formage de précision : La découpe laser de haute précision et le poinçonnage CNC garantissent que tous les trous de montage, découpes pour les écrans et schémas de ventilation sont précis, ce qui est essentiel pour l'ajustement des composants et l'intégrité du panneau.
• Intégrité structurelle : Les cintreuses CNC créent des courbures constantes à angle droit, formant un châssis rigide capable de résister aux contraintes de mouvement et de vibration sans se déformer.
• Finition professionnelle : Une ligne de pulvérisation semi-automatique applique une couche de poudre uniforme et durable. Cette finition offre non seulement une résistance à la corrosion et une apparence professionnelle, mais est également cruciale pour répondre aux indices IP spécifiques en scellant les surfaces métalliques.

Ce processus de fabrication interne contrôlé garantit que le produit final correspond fidèlement à l’intention de conception, avec la qualité et la durabilité requises pour une utilisation industrielle quotidienne.

FAQ

Quels sont les principaux avantages d’un panneau mobile sur mesure par rapport à une armoire fixe standard sur roulettes ?

Les avantages sont l’optimisation et l’intégration. Une armoire standard sur roulettes est une solution générique qui conduit souvent à une ergonomie compromise, à une utilisation inefficace de l'espace et à des spécifications potentielles excessives ou insuffisantes. Un panneau mobile personnalisé est conçu dès le départ pour sa tâche spécifique. Cela permet de :

• Placement ergonomique parfait des éléments IHM (écrans, boutons, joysticks) pour les opérateurs concernés.
• Disposition interne optimale pour les composants exacts utilisés, améliorant le flux d'air, la facilité d'entretien et l'équilibre structurel.
• Intégration de fonctionnalités personnalisées telles que des porte-outils dédiés, des pochettes pour documents ou des ports de communication spécialisés.
• Une mobilité adaptée, avec des roulettes et un cadre conçu pour les conditions précises de charge et de sol.

Cela se traduit par une plus grande efficacité de l’opérateur, une sécurité améliorée et une durée de vie plus longue de l’équipement.

Comment puis-je déterminer l'indice IP correct pour un panneau de commande mobile dans mon établissement ?

L'indice IP (Ingress Protection) requis est déterminé par les risques environnementaux présents là où le panneau fonctionnera. Tenez compte de ces lignes directrices :

• IP54 : Convient à la plupart des environnements industriels intérieurs. Il protège contre la pénétration limitée de poussière et les éclaboussures d’eau provenant de toutes les directions. Il s’agit d’un choix courant pour une utilisation générale en usine.
• IP65 : Nécessaire pour les zones avec des niveaux de poussière plus élevés, des arrosages occasionnels ou une exposition à l'extérieur. Il offre une protection complète contre la poussière et les jets d'eau à basse pression.
• Indices supérieurs (IP66/67) : Requis pour les environnements difficiles comme la transformation des aliments, les usines chimiques ou les zones de lavage fréquent.

Évaluez toujours le pire scénario d’exposition à la poussière et à l’humidité lorsque vous spécifiez la note. Un fabricant intégré peut vous conseiller sur les méthodes d'étanchéité des portes, des presse-étoupes et des bouches d'aération afin d'atteindre l'objectif de manière fiable.

Quelle est l’importance de la conception ergonomique dans un panneau de commande mobile et quels paramètres sont importants ?

L'ergonomie a un impact direct sur la productivité, les taux d'erreur et le bien-être des opérateurs. Un panneau mal conçu peut entraîner de la fatigue, des tensions et un fonctionnement inefficace. Les paramètres critiques incluent :

• Angle de vision : Les écrans d'affichage doivent être perpendiculaires à la ligne de mire de l'opérateur (généralement obtenu avec une inclinaison du panneau de 15 à 30 degrés) pour réduire l'éblouissement et la fatigue du cou.
• Portée opérationnelle : Les boutons, interrupteurs et arrêts d’urgence fréquemment utilisés doivent être à portée de main, conformément aux données anthropométriques standard.
• Hauteur de travail : La hauteur de la surface du panneau doit permettre aux avant-bras de l'opérateur d'être à peu près parallèles au sol lors de la saisie ou de l'utilisation des commandes.
• Gestion des câbles : Pour les panneaux mobiles, une solution robuste comme un support de câble en acier est essentielle pour acheminer les câbles en toute sécurité sans points de pincement ni flexion excessive, ce qui évite les dommages et les risques de trébuchement.

Un fabricant possédant une expertise en intégration de conception prendra en compte ces éléments dans le modèle CAO initial.

Un panneau de commande mobile peut-il être conçu pour une extension ou une reconfiguration future ?

Absolument, et c’est la marque d’une solution personnalisée bien conçue. Les stratégies de pérennité comprennent :

• Disposition interne modulaire : Utilisation de rails DIN et de plaques de montage standardisés qui permettent d'ajouter, de supprimer ou de réorganiser des composants avec un minimum d'effort.
• Capacité de réserve : Surdimensionner l'alimentation électrique (chemins de câbles, espace disjoncteur) et spécifier un bloc de distribution électrique avec des bornes supplémentaires.
• Espace du panneau : Laisser des espaces vides sur le panneau avant ou à l'intérieur pour des commutateurs, indicateurs ou petits appareils supplémentaires qui pourraient être nécessaires ultérieurement.
• Infrastructures accessibles : S'assurer que le câblage de communication (Ethernet, bus de terrain) passe dans des conduits accessibles avec des conduits de rechange ou des cordons de traction pour l'ajout de futurs câbles.

Discuter des besoins futurs potentiels avec votre fabricant pendant la phase de conception est le meilleur moyen d’intégrer dès le départ une évolutivité rentable.

Pourquoi choisir un fabricant de tôlerie intégré plutôt que des ateliers de conception et d'assemblage distincts pour un panneau mobile personnalisé ?

Le choix d'un fabricant intégré comme Wuxi Runjiu Tian Machinery offre des avantages significatifs pour le projet :

• Responsabilité en un seul point : Une seule équipe gère l'ensemble du processus, de la conception à la livraison, garantissant une communication transparente et éliminant les reproches entre entités distinctes de conception, de fabrication et d'assemblage.
• Conception pour la fabricabilité (DFM) : Les ingénieurs ayant une connaissance directe des équipements de production internes peuvent optimiser la conception pour une fabrication efficace et de haute qualité, en évitant les éléments difficiles ou coûteux à produire.
• Continuité du contrôle qualité : Les normes de qualité sont appliquées de manière cohérente tout au long du flux de travail, de l'inspection des matières premières à l'assemblage final, ce qui permet d'obtenir un produit final plus fiable et plus cohérent.
• Efficacité et calendrier : Le processus intégré réduit généralement les délais de livraison en éliminant les délais de coordination entre plusieurs fournisseurs et en rationalisant les cycles de prototypage et de révision.

Ce modèle s'aligne parfaitement avec l'objectif de recevoir une solution clé en main construite selon des spécifications exactes et suffisamment robuste pour une utilisation industrielle exigeante.
