Dans les environnements industriels modernes, les termes « boîtiers d'automatisation » et « armoires électriques » sont souvent utilisés de manière interchangeable. Cependant, cette pratique courante entraîne des erreurs de spécification, une augmentation des coûts de maintenance et une fiabilité compromise du système. Comprendre les rôles fonctionnels distincts, les conceptions structurelles et les scénarios d'application de ces deux solutions de logement est essentiel pour les ingénieurs, les spécialistes des achats et les gestionnaires d'installations.
Avant de comparer les différences, il est nécessaire d’établir des définitions claires.

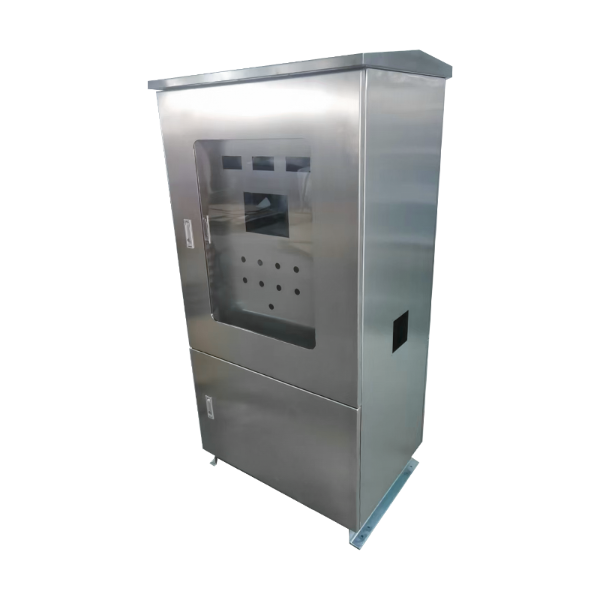

Boîtiers d'automatisation sont des boîtiers de protection spécialement conçus pour contenir et protéger les systèmes de contrôle électroniques sensibles, les automates programmables (PLC), les interfaces homme-machine (IHM), les modules de communication et le matériel d'automatisation associé. Leur fonction principale est de protéger contre la poussière, l'humidité, les fluctuations de température, les interférences électromagnétiques et les impacts physiques tout en permettant une ventilation et une gestion des câbles adéquates.
Armoires électriques , en revanche, abritent traditionnellement des composants de distribution d’énergie tels que des disjoncteurs, des contacteurs, des relais, des transformateurs et des borniers. Leur rôle principal est d'isoler en toute sécurité les équipements électriques à haute tension ou à courant élevé, d'éviter tout contact accidentel et de gérer la dissipation thermique des composants de puissance.
Bien que les deux produits entrent dans la catégorie plus large des boîtiers industriels en tôle, leurs philosophies de conception, leur choix de matériaux et leur agencement interne diffèrent considérablement.
Le tableau suivant résume les principales différenciations entre les boîtiers d'automatisation et les armoires électriques. Cette comparaison aide les acheteurs à communiquer des exigences précises aux fournisseurs de boîtiers d'automatisation industrielle.
| Aspect des fonctionnalités | Boîtiers d'automatisation | Armoires électriques |
|---|---|---|
| Contenu principal | Automates, modules d'E/S, commutateurs, variateurs, contrôleurs | Disjoncteurs, relais, jeux de barres, transformateurs, fusibles |
| Plage de tension | Généralement basse tension (≤230 V AC / 24 V DC) | Basse à moyenne tension (≤ 1 000 V CA ou plus) |
| Priorité de protection | Blindage EMI/RFI, pénétration de poussière, gestion thermique pour l'électronique | Confinement des arcs électriques, résistance au feu, sécurité contre les courants élevés |
| Méthode de refroidissement | Ventilateurs à filtre, échangeurs de chaleur, climatiseurs, refroidissement en boucle fermée | Ventilation passive, panneaux à persiennes, refroidissement à air pulsé |
| Épaisseur du matériau | 1,0–2,0 mm (galvanisé ou acier inoxydable) | 1,5 à 2,5 mm (plus épais pour la résistance mécanique) |
| Conception de panneaux | Double porte avec joint, entrée de câbles par le bas, canaux de câblage divisés | Porte simple ou double, entrée haut/bas, barrières internes plus simples |
| Normes typiques | UL 508A, NEMA 12/4/4X, IP54–IP66 | CEI 61439, UL 50, NEMA 1/3R/12 |
| Facilité de modification | Haut (rails modulaires, plaques de montage amovibles) | Moyen (rails fixes, moins d'options de montage) |
Le tableau ci-dessus montre que les boîtiers d'automatisation donnent la priorité à l'intégrité du signal et à l'isolation environnementale, tandis que les armoires électriques donnent la priorité à la protection physique et à la gestion thermique des composants de puissance.
Les boîtiers d'automatisation nécessitent une plus grande précision dans la découpe, le pliage et le soudage, car les composants d'automatisation ont des tolérances de montage plus strictes. Par exemple, un rail CPL doit rester parfaitement plat pour éviter les pannes de connexion. C'est pourquoi des équipements de pointe, tels que des machines de découpe laser de haute précision, des poinçonneuses CNC, des cintreuses CNC et des cisailles CNC, sont indispensables.
Wuxi Runjiu Tian Machinery Co., Ltd. est une entreprise de transformation mécanique de tôle intégrant la conception, la production, la vente et le service. L'entreprise possède une série d'équipements de production, notamment des machines de découpe laser de haute précision, des poinçonneuses CNC, des cintreuses CNC, des cisailles CNC et des lignes de pulvérisation semi-automatiques, jetant ainsi une base solide pour les exigences de produits de haute qualité. Ils fabriquent à la fois des boîtiers d'automatisation et des armoires électriques, mais leurs lignes de production ajustent les paramètres, les gabarits et les processus d'étanchéité en fonction du type de produit.
Les boîtiers d'automatisation utilisent généralement des joints continus en polyuréthane ou en silicone avec une résistance à la compression plus élevée pour atteindre les indices IP54 à IP66. Les armoires électriques peuvent utiliser des joints en mousse plus simples, voire aucun, en particulier lorsqu'elles sont situées à l'intérieur dans des environnements contrôlés.
À l’intérieur des boîtiers d’automatisation, un bus de mise à la terre à faible impédance est essentiel pour éviter les boucles de terre qui perturbent les signaux sensibles. Les armoires électriques nécessitent une mise à la terre, mais se concentrent davantage sur la liaison de pièces métalliques non conductrices de courant pour éviter les risques de choc électrique en cas de panne.
En tant que fournisseur en gros de boîtiers d'automatisation industrielle, les entreprises recommandent souvent des boîtiers dotés de fenêtres de visualisation, de plateaux à clavier ou d'unités de climatisation pour ces applications.
Wuxi Runjiu Tian Machinery Co., Ltd. produit des armoires de commande haute et basse tension, de grands boîtiers d'équipement et des pièces estampées de haute précision. Ces dernières années, l'équipement industriel de purification des brouillards d'huile développé conjointement avec BDI a été progressivement lancé sur le marché et a reçu des retours positifs. Cela démontre leur capacité à fournir des boîtiers spécialisés au-delà des armoires électriques standard.
Lorsque vous décidez entre les boîtiers d'automatisation et les armoires électriques, tenez compte des cinq facteurs suivants sans vous fier aux comparaisons de marques :
Les boîtiers d'automatisation génèrent de la chaleur concentrée à partir de composants électroniques denses. Utilisez la surface du boîtier et le coefficient de dissipation thermique interne (généralement 5 à 15 W/m²·K) pour estimer le refroidissement requis. Les armoires électriques équipées de relais et contacteurs génèrent de la chaleur mais sont moins sensibles aux pics de température.
Pour les boîtiers d'automatisation, spécifiez les joints CEM et les plaques d'entrée de câbles blindées. Les armoires électriques nécessitent rarement un blindage CEM, à moins qu'elles ne soient situées au même endroit que les variateurs.
Les boîtiers d'automatisation bénéficient de plaques passe-câbles divisées séparant les câbles d'alimentation, de signal et de données. Les armoires électriques peuvent utiliser des ouvertures défonçables plus simples.
La frontière entre les armoires d'automatisation et les armoires électriques s'estompe en raison des systèmes d'entraînement compacts et des démarreurs de moteur intégrés. Les boîtiers modernes combinent souvent les deux fonctions dans une conception hybride : une section pour les composants de puissance et une autre section isolée pour l'électronique de commande. Cette tendance augmente la demande d’une entreprise chinoise polyvalente de boîtiers électriques industriels qui propose des produits de poinçonnage, de soudage et de finition personnalisés.
Wuxi Runjiu Tian Machinery Co., Ltd. reste sensible à ces tendances. Leur ligne de pulvérisation semi-automatique garantit une épaisseur de revêtement uniforme, ce qui est essentiel pour la protection contre la corrosion dans les boîtiers hybrides exposés aux liquides de refroidissement ou aux huiles industriels.
Q : Puis-je monter un automate à l’intérieur d’une armoire électrique ?
R : Oui, mais uniquement si l'armoire offre une séparation CEM, un refroidissement adéquat et une mise à la terre à faible résistance. Sans cela, les pannes d’automatisation deviennent fréquentes.
Q : Les boîtiers d'automatisation sont-ils plus chers que les armoires électriques ?
R : Généralement oui, en raison de tolérances plus strictes, d’une meilleure étanchéité et d’un traitement secondaire tel que le contrôle de l’épaisseur du revêtement en poudre. Cependant, la fiabilité à long terme justifie souvent le prix.
Q : Comment vérifier la capacité d'un fournisseur en matière de boîtiers d'automatisation ?
R : Vérifiez leur liste d'équipements : présence de cintreuses CNC avec butées arrière, découpe laser avec une précision <0,1 mm et lignes de pulvérisation semi-automatiques. Examinez également leur expérience avec les exigences des fournisseurs de boîtiers d’automatisation industrielle telles que la certification UL ou CE.
Q : Quels termes de recherche à volume élevé se rapportent à ces produits ?
R : Les professionnels recherchent également « boîtier de commande modulaire », « boîtier d'instrument résistant aux intempéries », « boîte de jonction murale pour l'automatisation », « boîtier de protection de machine autonome » et « boîtier électronique IP65 ».
Pour les nouveaux projets, évitez de réutiliser les armoires électriques standard pour des tâches d’automatisation. Au lieu de cela, procurez-vous des boîtiers d’automatisation dédiés auprès de fournisseurs établis de boîtiers d’automatisation industrielle. En cas de contraintes budgétaires, demandez une conception hybride dans laquelle la section de puissance utilise de l'acier de calibre plus épais, tandis que la section de commande utilise un module encastrable avec barrières CEM.
Lorsque vous collaborez avec Wuxi Runjiu Tian Machinery Co., Ltd., veuillez fournir des schémas de câblage détaillés et des feuilles de calcul de charge thermique. Cela permet à leur équipe de conception d'optimiser les emplacements de découpe, la disposition du panneau arrière et le placement des dispositifs de refroidissement avant le début de la production. Leur approche intégrée (couvrant la conception, la production, les ventes et le service) réduit les risques de coordination entre les différents fabricants de boîtiers et les intégrateurs de systèmes.
Les boîtiers d'automatisation et les armoires électriques remplissent des rôles distincts mais complémentaires dans l'infrastructure industrielle. Les boîtiers d'automatisation se concentrent sur la protection des composants électroniques sensibles grâce à une fabrication de haute précision, une étanchéité supérieure et un contrôle EMI, tandis que les armoires électriques donnent la priorité à une distribution d'énergie sûre grâce à une construction mécanique robuste. La sélection du mauvais type entraîne une surchauffe, des défauts de signal, une défaillance prématurée des composants et des risques pour la sécurité.
En comprenant les critères décrits dans cet article (gestion thermique, CEM, expansion, classification environnementale et entrée de câble), les ingénieurs peuvent les spécifier correctement. De plus, un partenariat avec des fabricants compétents qui exploitent des découpeuses laser de haute précision, des cintreuses CNC et des lignes de pulvérisation semi-automatiques garantit une qualité constante. Wuxi Runjiu Tian Machinery Co., Ltd., avec son expertise en matière de boîtiers d'automatisation et d'armoires électriques, ainsi que d'équipements avancés de traitement de la tôle, illustre le type de partenaire nécessaire pour des solutions de logement industriel fiables.
