Le guide essentiel des plaques pare-flammes : ingénierie pour la sécurité industrielle
Dans le paysage complexe des systèmes de sécurité industrielle, peu de composants sont aussi critiques et non négociables que le plaque pare-flammes . Agissant comme une dernière barrière contre la propagation catastrophique des flammes, ses performances dépendent d’une ingénierie de précision et de normes de fabrication rigoureuses. En tant qu'entreprise de traitement mécanique de la tôle intégrant la conception, la production, la vente et le service, Wuxi Runjiu Tian Machinery Co., Ltd. comprend que la fabrication d'un pare-flammes fiable est un exercice de connaissances métallurgiques, de fabrication de précision et de contrôle qualité inébranlable. Ce guide explore les subtilités techniques des plaques pare-flammes, expliquant comment une fabrication avancée transforme le métal brut en un bouclier de sécurité vital.
La fonction critique : comment fonctionne une plaque pare-flammes

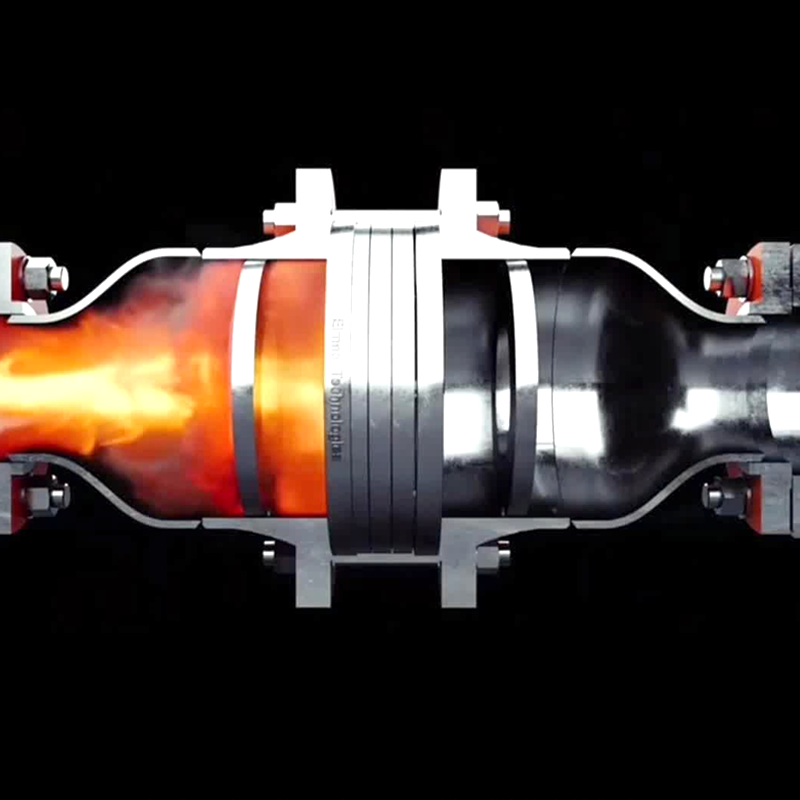

Une plaque pare-flammes est un dispositif de sécurité passive conçu pour empêcher la transmission d'une flamme à travers un tuyau ou un conduit. Il contient une matrice de petits canaux ou passages formés avec précision. Lorsqu'un front de flamme pénètre dans le parafoudre, ces canaux absorbent l'énergie thermique de la flamme, la refroidissant en dessous de la température d'auto-inflammation du mélange gazeux. Ce processus, connu sous le nom de « trempe de la flamme », éteint efficacement la flamme tout en permettant aux gaz de circuler. Sa fiabilité est primordiale dans les systèmes manipulant des gaz ou des vapeurs inflammables, tels que ceux que l'on trouve dans le traitement chimique, les opérations pétrolières et gazières, et les systèmes de ventilation industriels comme les équipements de purification des brouillards d'huile.
Conception et fabrication : là où la précision définit la sécurité
L'efficacité d'un pare-flammes n'est pas une question de hasard mais de conception calculée et de production rigoureuse. Les paramètres clés doivent être en parfaite harmonie pour répondre à des normes de sécurité spécifiques comme ATEX ou ISO 16852.
Paramètres de conception de base
| Paramètre | Descriptif | Impact sur les performances |
| Écart de sécurité expérimental maximal (MESG) | Propriété du mélange gazeux, définissant l'écart maximum qui empêchera la transmission de la flamme. | Indique directement la largeur maximale requise du canal dans la plaque d'arrêt pour ce gaz spécifique. |
| Diamètre hydraulique du canal | La dimension transversale critique des canaux de trempe. | Doit être plus petit que le MESG du gaz cible pour assurer la trempe. Cela varie généralement de quelques fractions de millimètre à quelques millimètres. |
| Épaisseur de plaque et volume libre | La longueur des canaux et le pourcentage d'espace ouvert dans la plaque. | Détermine la capacité d’absorption de chaleur et la résistance à l’écoulement. Un équilibre est nécessaire pour une trempe efficace et une chute de pression acceptable. |
| Sélection des matériaux | Généralement en acier inoxydable (304/316), en aluminium ou en alliages spéciaux. | Choisi pour sa conductivité thermique élevée, sa résistance à la corrosion et son intégrité structurelle à des températures élevées. |
Le rôle de la fabrication de tôle de précision
Traduire ces paramètres de conception en un dispositif fonctionnel exige des capacités de fabrication du plus haut niveau. C'est là que l'intégration d'une technologie avancée et d'une philosophie de qualité, comme le démontrent des fabricants comme Wuxi Runjiu Tian Machinery, devient essentielle.
- Découpe laser de haute précision : Cette technologie est idéale pour créer une gamme de canaux avec une précision et une cohérence extrêmes. Il garantit des bords propres et sans bavures sur chaque canal, un facteur critique, car toute imperfection peut devenir un point chaud et compromettre le processus de trempe.
- Cohérence et planéité du matériau : Le matériau de base doit avoir des propriétés uniformes et être traité avec un degré élevé de planéité. Des surfaces déformées ou inégales peuvent modifier les dimensions du canal et créer des chemins de fuite pour les flammes.
- Assurance qualité : Chaque lot doit subir une inspection rigoureuse. Cela comprend la vérification dimensionnelle des canaux, des tests de chute de pression pour valider les caractéristiques d'écoulement et, pour les applications critiques, des tests de trempe à la flamme sur prototype.
La possession de machines de découpe laser de haute précision, de poinçonneuses CNC et d'une ligne de pulvérisation semi-automatique (pour les revêtements de protection sur les boîtiers) constitue la base solide nécessaire pour répondre de manière cohérente à ces exigences de produits de haute qualité.
FAQ
Quelle est la différence entre un anti-déflagration et un anti-détonation, et la même plaque peut-elle être utilisée pour les deux ?
Il s’agit d’une distinction fondamentale dans l’application. Un pare-déflagration est conçu pour arrêter un front de flamme subsonique (déflagration) qui se propage vers l'appareil. Un antidétonant est conçu pour résister à la surpression extrême et à l’onde de choc supersonique d’une détonation déjà formée. Ils ne sont pas interchangeables. Les antidétonants sont nettement plus robustes et impliquent souvent plusieurs plaques plus épaisses ou des éléments métalliques sertis spéciaux. La sélection du mauvais type peut conduire à une défaillance catastrophique. La longueur du tuyau de l'application, le mélange gazeux et l'emplacement du point d'allumage déterminent le type requis.
Comment sélectionner le bon matériau (acier inoxydable ou aluminium) pour une plaque pare-flammes ?
La sélection des matériaux dépend de l'environnement du processus et des propriétés du gaz. Acier inoxydable (grade 304 ou 316) est le choix le plus courant en raison de son excellente résistance globale à la corrosion, de sa haute résistance et de sa bonne conductivité thermique. Il convient à la plupart des vapeurs chimiques et d'hydrocarbures. Aluminium est choisi pour sa conductivité thermique supérieure (amélioration de la dissipation thermique) et son coût inférieur, mais seulement pour les applications impliquant des gaz non corrosifs et là où cela est expressément autorisé (il ne doit jamais être utilisé avec de l'acétylène en raison du risque de formation d'acétylures explosifs). Consultez toujours les tableaux de compatibilité des gaz et les normes de sécurité pertinentes.
Quels entretien et inspection sont requis pour les pare-flammes en ligne ?
Les pare-flammes sont des dispositifs de sécurité essentiels et nécessitent un programme de maintenance formel. Les inspections régulières devraient inclure :
- Contrôle visuel : Recherchez des signes de corrosion, d’encrassement ou de dommages physiques.
- Surveillance des chutes de pression : Une augmentation significative de la pression différentielle à travers le parafoudre indique un blocage dû à des particules, des polymères ou de la glace, ce qui peut entraver l'écoulement et réduire l'efficacité de la trempe.
- Nettoyage détaillé : Les parafoudres doivent être nettoyés périodiquement conformément aux instructions du fabricant, souvent avec des solvants, de la vapeur ou des nettoyeurs à ultrasons, pour éliminer les blocages. L'élément doit être manipulé avec précaution pour éviter d'endommager les canaux de trempe précis.
La plaque doit être remplacée si le nettoyage ne parvient pas à restaurer les performances ou si des dommages aux canaux sont détectés.
Une plaque pare-flammes peut-elle être utilisée comme seul dispositif de sécurité pour l’évent d’un réservoir de stockage ?
Non, il s’agit d’une idée fausse courante comportant de sérieux risques. Un pare-flammes sur un évent de réservoir est une dernière ligne de défense vitale, mais doit faire partie d'un système de protection à plusieurs niveaux. La protection principale consiste à maintenir une atmosphère inerte (rembourrage) ou à maintenir la concentration de vapeur en dehors de la plage d'inflammabilité. Les intercepteurs peuvent se bloquer avec le temps. La meilleure pratique consiste à utiliser un soupape de ventilation pression/dépression avec un élément pare-flammes intégré et certifié. Cette combinaison assure une fonction respiratoire normale pour le réservoir tout en intégrant le dispositif de sécurité. S'appuyer uniquement sur un parafoudre sans autres contrôles n'est pas considéré comme une protection adéquate par les normes de sécurité modernes.
Comment la précision de fabrication des canaux de trempe affecte-t-elle la certification du parafoudre ?
Les organismes de certification (par exemple pour les approbations ATEX, UL ou FM) ne certifient pas seulement une conception ; ils certifient un produit provenant d'une source de fabrication spécifique. Le processus de certification valide que l'ensemble du processus du fabricant, depuis l'approvisionnement en matériaux et les calculs de conception jusqu'aux méthodes d'usinage spécifiques et aux contrôles de contrôle qualité, produit un produit cohérent et fiable. Un fabricant utilisant la découpe laser de haute précision peut démontrer des tolérances plus strictes et une cohérence plus élevée qu'un fabricant utilisant le perçage conventionnel. Cette capacité éprouvée de reproductibilité est un facteur clé dans l'obtention et le maintien de la certification, car elle garantit que chaque unité quittant l'usine fonctionne de manière identique au prototype qui a réussi les rigoureux tests officiels de flamme.
